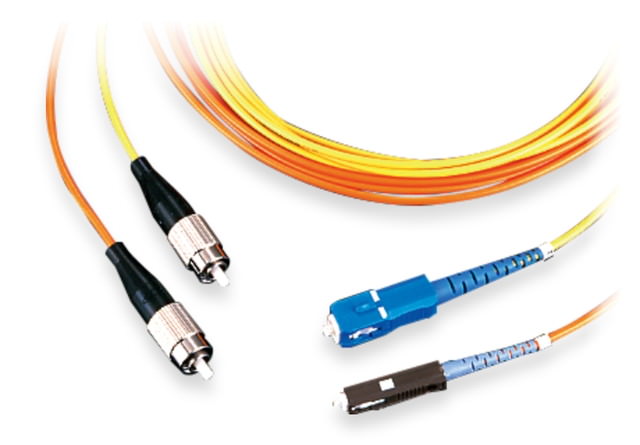

測定用マスターコード
Rシリーズ／反射マスタ
Lシリーズ／ロスマスタ
特長
- Rシリーズは光コネクタの反射減衰量をPC接続により測定します。
- Lシリーズは光コネクタの接続損失／挿入損失をPC接続により測定します。
仕様
| Rシリーズ／反射マスタ | Lシリーズ／ロスマスタ※ | ||
|---|---|---|---|
| 項目 | 仕様 | ||
| 光学特性 | 接続損失 | 0.30dB以下 | 0.15dB以下 |
| 反射減衰量 | 55dB以上（AdPC） | 42dB以上（AdPC） | |
| フェルール | コア偏心 | - | 0.5μm以下 |
| コア偏心方向 | - | ハウジングの キー方向±15° |
|
| 研磨面形状 | ファイバ引き込み量 | 0.05μm以下 | |
| 球面対称度 | 30μm以下 | ||
| 曲率半径 | 10～25mm | ||
測定法は、JIS C5961に準拠しております。
種類
| 製品名 | 型番 | マスターコネクタ（Pr） | 使用ファイバ | 片端コネクタ | 光ファイバコード |
|---|---|---|---|---|---|
| Rシリーズ／ 反射マスタ |
RSC-13 | SC（F04） | SMF | 【標準】 斜めSC （Conical） |
【標準】 外径：ø2mm 単長：2+0.3/-0m 外被：黄色（SMF） |
| RFC-13 | FC（F01） | ||||
| Lシリーズ／ ロスマスタ |
LSC-13 | SC（F04） | 【標準】 FC（F01） |
||
| LFC-13 | FC（F01） | ||||
| LMU-13 | MU（F14） |
上記以外のマスターコネクタ付光ファイバコードについてもご相談ください。
お見積もり依頼や詳しいご相談をされたい場合には、お問い合わせフォームをご活用ください。
