防水型光コネクタ（防水型WBシリーズ）
標準光コネクタの接続を屋外や粉塵等の環境下で使用できる、保護等級IP67仕様の防水型光コネクタです。
接続部は防水性に優れており、筐体の外で接続や取り外しが容易にできます。
検査も簡単で、筐体内蔵部品の組み立てや組み換えの邪魔にならず、取り回しに優れております。
特長
- 防水構造のプラグとレセプタクルに、標準光コネクタと標準光アダプタが内蔵されています。
- レセプタクル内部には標準光コネクタを採用しており、内部コネクタ破損時の交換作業も容易です。
- 標準光コネクタを内蔵したプラグが、あらかじめ筐体に取り付けられたレセプタクル（標準光アダプタ内蔵）とバヨネットロック構造でワンタッチに着脱できます。
- 全品RoHSに対応しております。
防水型光コネクタのメニュー 一覧
→横にスライドできます。
| 型式 | コネクタ インターフェイス |
プラグ | レセプタクル | アダプタ | 材質 | 備考欄 |
|---|---|---|---|---|---|---|
| WB1 シリーズ |
SCコネクタ |  WB1.SC |
 WB1.SCR |
- | 亜鉛 ダイカスト |
|
| LCコネクタ |  WB1.LC |
 WB1.LCR |
 WB1.LCA |
|||
| WB2 シリーズ |
LCコネクタ |  WB2.LC |
 WB2.LCR(W) |
- |
|
使用形態

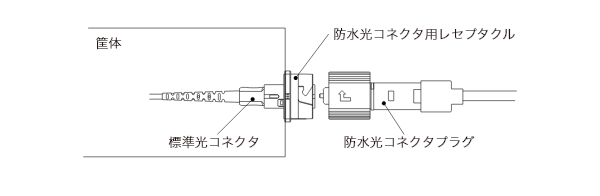

装置類に実装する場合
レセプタクルを筐体に取り付け、装置内部の標準光コネクタと防水光コネクタプラグを接続します。

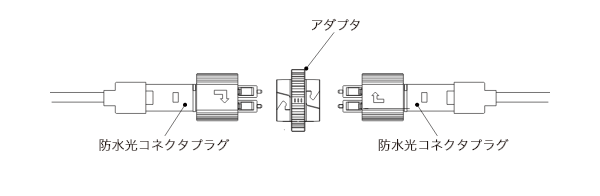

ケーブルを延長する場合
アダプタを介し、防水光コネクタ同士を接続します。
防水光コネクタの光学特性
| 防水コネクタ種類 | 研磨方法 | 接続損失 | 反射減衰量 |
|---|---|---|---|
| WB1.SC/WB1.LC | SPC | 0.5dB以下 | 40dB以上 |
| WB2.LC | SPC | 0.5dB以下 | 40dB以上 |

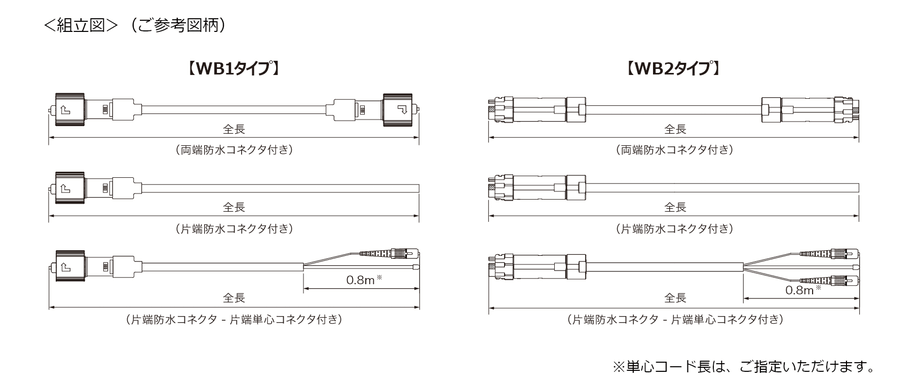

防水コネクタ付き光ケーブルと仕様書の対応
→横にスライドできます。
| 構造 | 心数 | A端コネクタ 種別 |
B端コネクタ 種別 |
光ファイバ 記号 |
コード外径（mm） | ケーブル 外被色 |
コード 外被色 |
ケーブル構造 | コネクタ部仕様書番号 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 片端付き | 両端付き | ||||||||
| 丸型 | ◯ | WB1.SC | WB1.SC | SM（PAPB） | 1.7 | 黒 | 黄 | NMC1.7型 （ノンメタリック型） |
CAS1538174 | CAS1538175 | |
| 単心コネクタ | |||||||||||
| ◯ | WB1.LC | WB1.LC | CAS1538176 | CAS1538177 | |||||||
| 単心コネクタ | |||||||||||
| ◯ | WB2.LC | WB2.LC | MCFR1.7型 （メタリック・難燃型） |
CAS1538180 | CAS1538181 | ||||||
| 単心コネクタ | |||||||||||

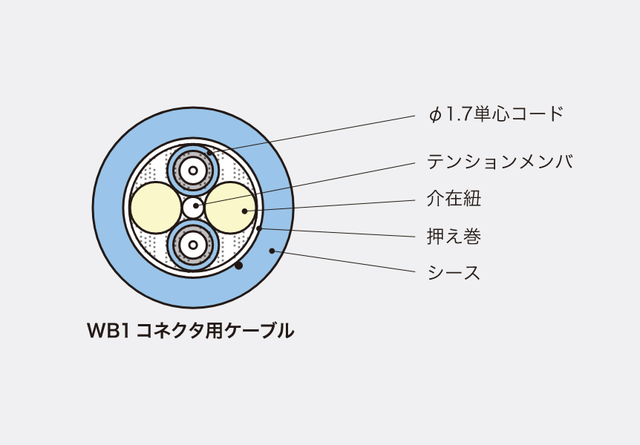

適用ケーブル
| 取付可能 防水光コネクタ プラグ |
適用心数 | 1、2心 |
|---|---|---|
| WB1.SC WB1.LC |
テンションメンバ材質 | FRP |
| 光ファイバ心線外径（mm） | 0.9 | |
| コード外径（mm） | 1.7 | |
| ケーブル標準外径（mm） | 7.0 | |
| 標準質量（kg/km） | 35 | |
| 許容張力（N） | 110 | |
| 許容曲げ半径（mm） | 100 | |
| 許容側圧（N/100mm） | 980 | |
| 難燃性 | ー |

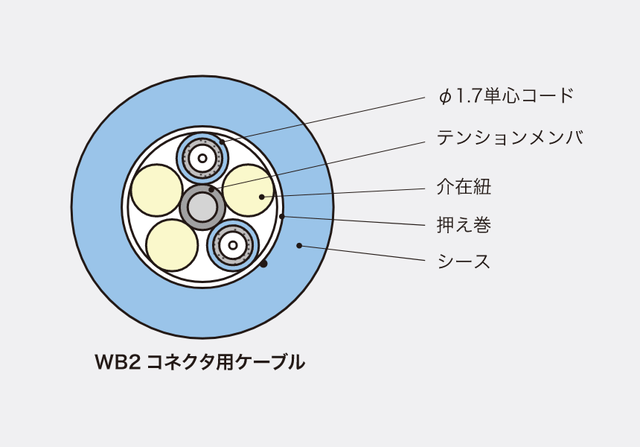

| 取付可能 防水光コネクタ プラグ |
適用心数 | 2心 |
|---|---|---|
| WB2.LC | テンションメンバ材質 | 鋼線 |
| 光ファイバ心線外径（mm） | 0.9 | |
| コード外径（mm） | 1.7 | |
| ケーブル標準外径（mm） | 8.5 | |
| 標準質量（kg/km） | 70 | |
| 許容張力（N） | 460 | |
| 許容曲げ半径（mm） | 85 | |
| 許容側圧（N/100mm） | 980 | |
| 難燃性 | JIS C 3521 |
レセプタクルとアダプタ
→横にスライドできます。

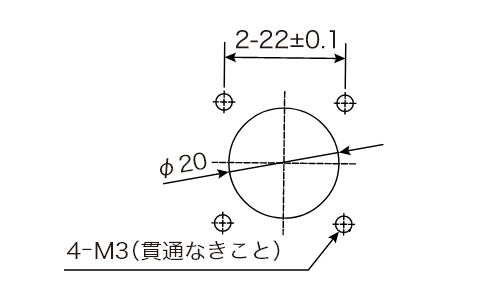

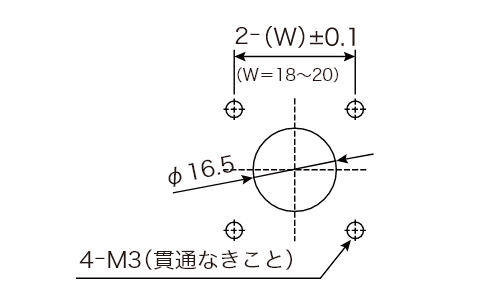

| レセプタクル | 筐体取り付け穴寸法 | アダプタ | |
|---|---|---|---|

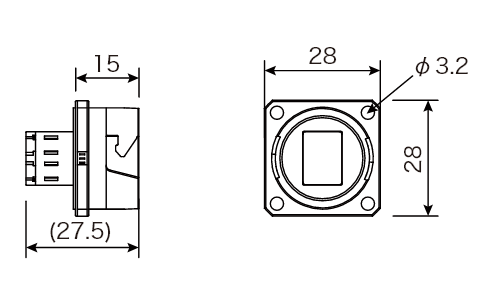

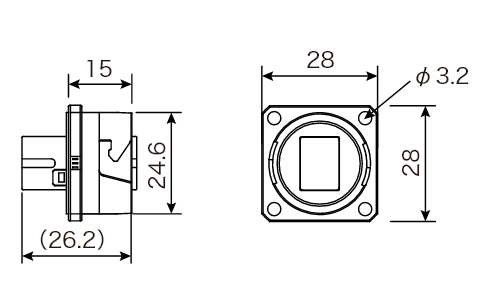

| WB1 | WB1.SCR 【AS239433】 （WB1.SC用）  |
 |
－ |

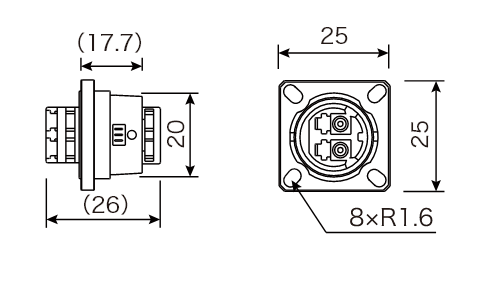

| WB1.LCR 【AS239434】 （WB1.LC用）  |
WB1.LCA 【AS239435】  |
||

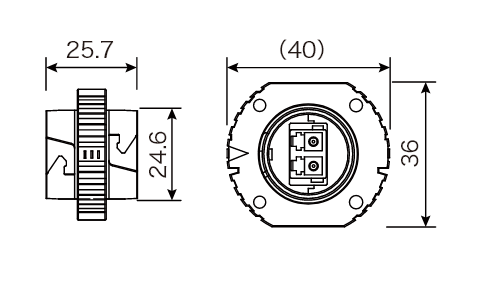

| WB2 | WB2.LCR2(W) 【AS239478】 （WB2.LC用）  |
 |
－ |
お見積もり依頼や詳しいご相談をされたい場合には、お問い合わせフォームをご活用ください。
