広帯域カプラ（WBC）
[用途例]
局内での分岐、増幅器内でのモニタ分岐
特長
- 分岐比表に基づいた設定でご提供いたします。
- 波長依存性が少ない安定した分岐比を設定可能です。
- 2分岐など少心数においては導波路型PLCよりも安価な提供が可能です。
仕様
| 品名 | WBC | |
|---|---|---|
| ポート | 1×2、2×2 | |
| 波長 | 1310nm / 1550nm | |
| 分岐比 | （分岐比表を参照ください） | |
| 挿入損失 | ≦3.6dB | |
| ダイレクティビティ | ≧50dB | |
| PDL | ≦0.3dB | |
| ケース寸法 | 0.25UV | φ3.0×54mm以下 |

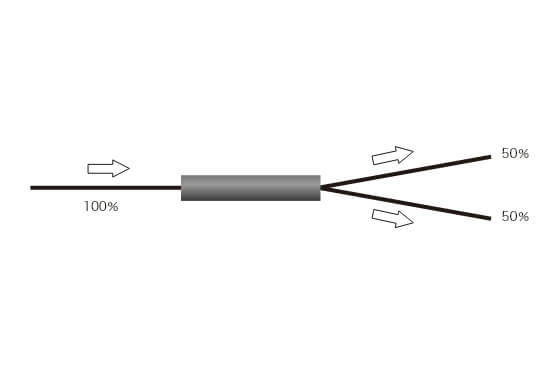

分岐比
| ％ | カプラ種類 |
|---|---|
| 50:50 | 3dB |
| 60:40 | 4dB |
| 70:30 | 5dB |
| 80:20 | 7dB |
| 90:10 | 10dB |
| 95:5 | 13dB |
| 99:1 | 20dB |
標準ラインアップはお問い合わせください。
WDMカプラ／WDMフィルタ
[用途例]
PONシステムなどの定められた波長の合分波
波長多重システム、CATVアプリケーション
特長
- 波長分離・合波ができ、波長多重システムで使用され、1310/1550用は通信及びCATVアプリケーションとして使用できます。
- WDMフィルタではご希望波長帯で製造が可能です。
- CWDMフィルタ、DWDMフィルタ、LWDMフィルタとご希望に応じ製造が可能です。
仕様
| 品名 | WDM | |
|---|---|---|
| ポート | 1×2 | |
| 波長 | 1310nm/1550nm | |
| 挿入損失 | ≦0.3dB | |
| アイソレーション | ≧15dB | |
| ダイレクティビティ | ≧50dB | |
| PDL※ | ≦0.3dB | |
| ケース寸法 | 0.25UV | φ3.0×54mm以下 |
PDLは透過ポートのみです。
WDMフィルタについてはカスタム対応となっております。
仕様についてはお問い合わせください。
お見積もり依頼や詳しいご相談をされたい場合には、お問い合わせフォームをご活用ください。
