タフライト®コード [高強度光コード]
タフライト®ケーブル [高強度コード型光ケーブル]

10G NM LAP エコ

アイコンの説明

側圧に強く折れにくい光ファイバーコード

コード引っかけや扉への挟み込み等に強く、ファイバは折れにくい構造となっており、引っ掛けや挟み込みがあったとしても現状復帰してそのまま使用できます。

選べるコードカラー12色

標準色はSM:黄色、GI:青もしくは若草色となります。
上記以外のコードカラー対応は、各営業担当へお問い合わせください。

特長

  • 側圧に強い
    コード引っかけ、扉への挟み込み等に強い。

    従来コード比2倍の強度。

  • 収納が簡単
    配線、余長収納が簡単。

    許容曲げ半径R15を標準化。R7.5mmにも対応可。

  • 曲げに強い
    キンクせず、曲げ癖が付きにくい。
  • 各種コネクタに対応しています。
  • 環境に配慮したノンハロゲン仕様。

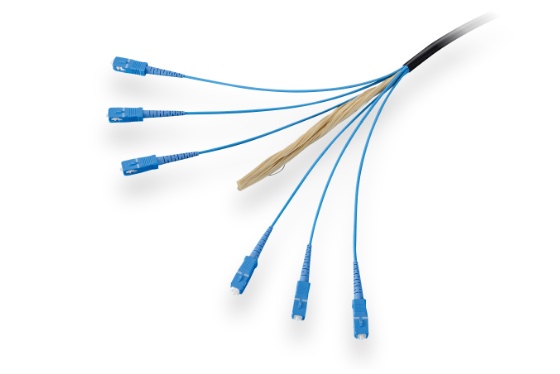

  • コード型ケーブルにも対応可能です。
  • ノンメタリックテンションメンバも対応可能です。

テンションメンバをノンメタリックご希望の場合、許容張力、許容曲げ半径が異なる場合がございます。ご希望の際はお問い合わせください。

タフライト®コード(高強度光コード)の強さ

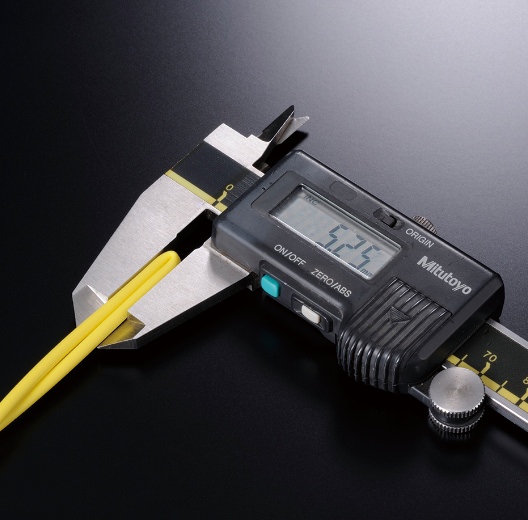

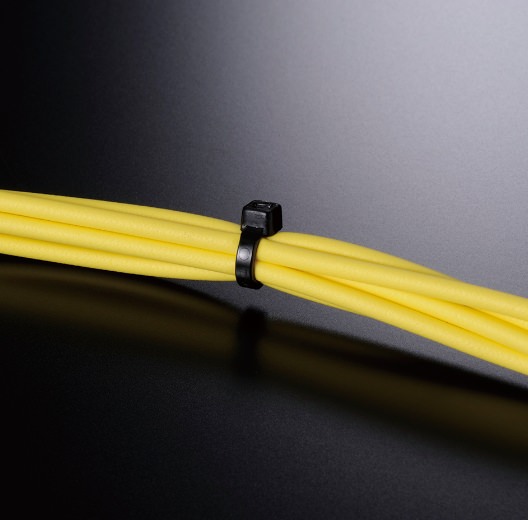

  • 結束バンド(締付9kg)
    結束状態で通光OK
  • 折曲げ
    解放後通光OK

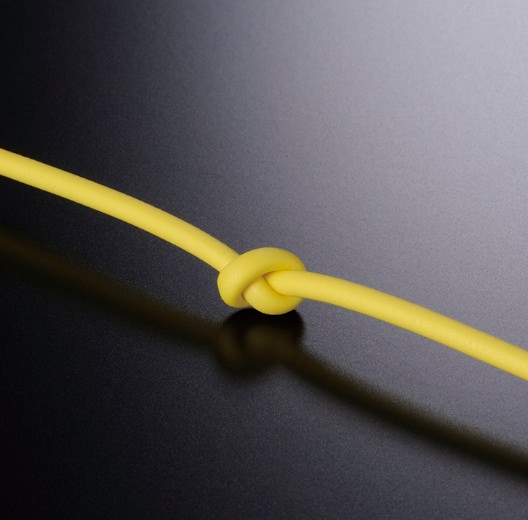

  • 結び目
    解放後通光OK

上記は使用条件として保証するものではありません。ファイバは折れにくくなっていますが、許容曲げ径以下では寿命が低下する可能性があります。

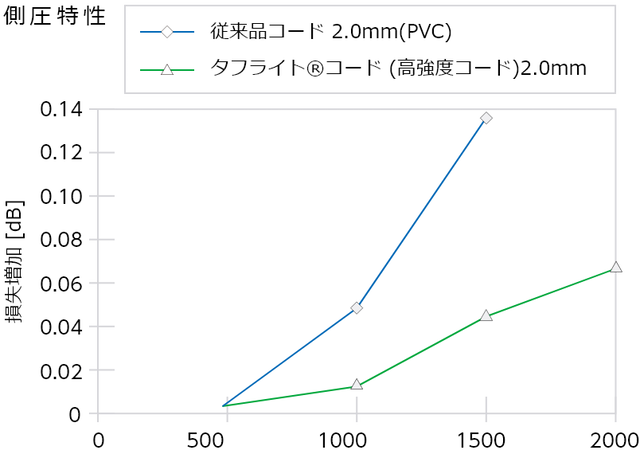

側圧特性

従来品の光ファイバコードは側圧がかかると変形してしまいます。そのため、光ファイバ心線は外被からの圧力を受け光損失が増加します。それに比べてタフライトコードは小径曲げファイバを使用し、さらにコードに特殊な素材を使用したことにより、従来コード比で側圧による損失増加が1/2以下に低減することが可能となりました。

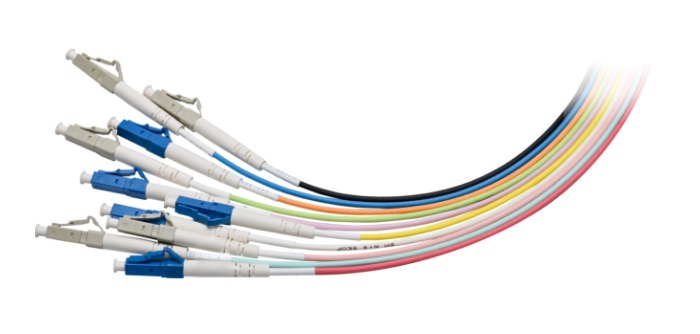

選べるコードカラー

定番カラーはもちろん、豊富な種類のカラーコードを取り揃えております。カラーは全部で12種類ございます。

カラーによっては在庫の有無がございますので、各営業担当へお問い合わせください。

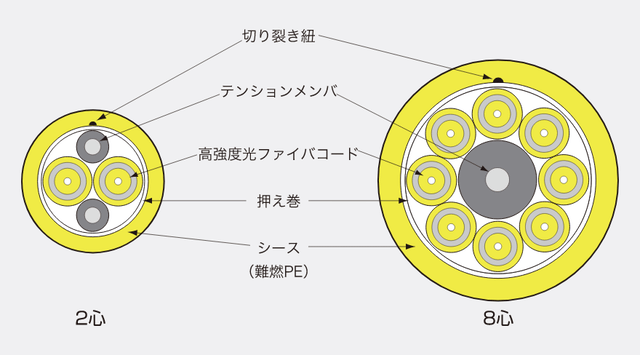

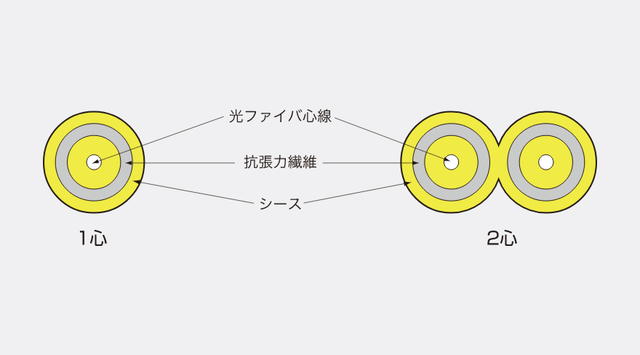

ケーブル断面図

仕様

タフライト®コード/メガネコード(高強度光コード)

型名 TEC2.0 TED2.0
光ファイバ種別 SM、GI (50/125)
心数 (心) 1 2
心線外径 (mm) 0.9
シース外径 (mm) 2.0 2.0×4.0
質量 (kg/km) 3.5 7.0
許容張力 (N以下) 80 160
許容曲げ半径 (mm以上) SM : 15, 7.5 ※、GI : 15
難燃特性 JIS C 3005 傾斜

R7.5以下の小径曲げファイバについてはお問い合わせください。

タフライト®ケーブル(高強度コード型光ケーブル)

型名 TEC2.0-n-E-FR
光ファイバ種別 SM、GI (50/125)
心数 (心) 2 4 6 8 12 16 24
コード外径 (mm) 2.0
シース外径 (mm) 6.5 7.5 9.0 10.0 13.0 16.0 15.0
質量 (kg/km) 45 55 65 85 140 215 160
許容張力 (N以下) 480 460 660
許容曲げ半径 (mm以上) 65 75 90 100 130 160 150
難燃特性 JIS C 3005 傾斜
