製品情報

光ケーブル・コード製品

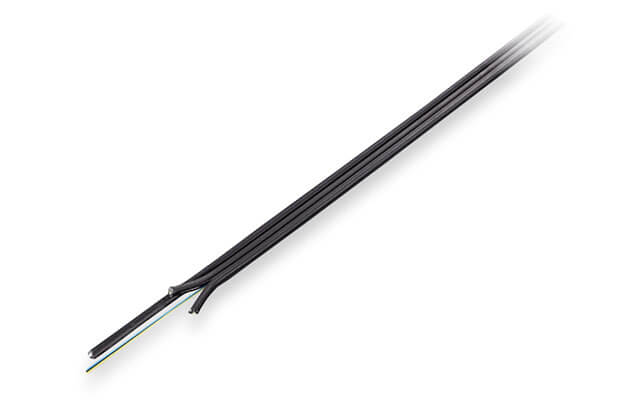

ドロップケーブル

エコ

アイコンの説明

[用途例]
FTTH引込

特長

  • 本体部分がノンメタリック構造のため、宅内への直接引き込みが可能です。
    保安器を介さなくても落雷被害の心配がありません。
  • 細径・軽量のため、取扱性・作業性に優れています。
  • 心数は、SM(0.25UV)1、2心とSM(4心テープ心線)4、8心です。
  • ノッチがあるため、心線を容易に取り出すことが可能です。
  • 小径曲げタイプ(曲げ半径15mm)にも対応しています。

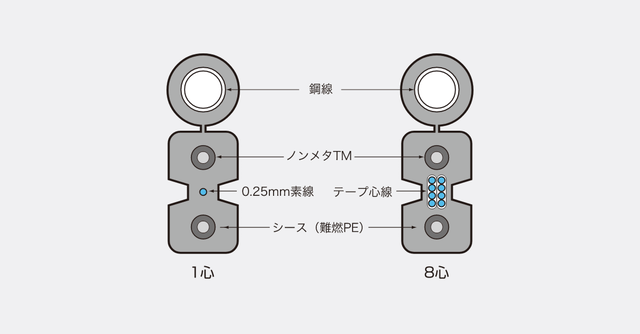

ケーブル断面図

仕様

型名 TD-1-E-FR TD-2-E-FR TD-4-E-FR TD-8-E-FR
光ファイバ種別 SM
心数 (心) 1 2 4 8
心線外径 (mm) 0.25 0.3×1.1
シース外径 (mm) 2.0×5.0 2.0×6.0
質量 (kg/km) 20 25
許容張力 (N以下) 吊線 660
本体 70
許容曲げ半径 (mm以上) 15
難燃特性 JIS C 3521

品名表示例

TD - 1 - E-FR
  1. ケーブル型名(D→ドロップ)
  2. 心数
  3. シース(難燃PEシース)
