製品情報

光ケーブル・コード製品

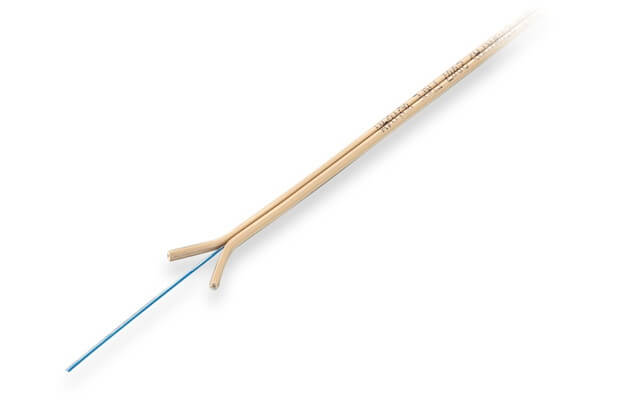

インドアケーブル

エコ

アイコンの説明

[用途例]
FTTH屋内配線

特長

  • 心数は、SM(0.25UV)1、2心とSM(2心テープ心線)2心、SM(4心テープ心線)4、8心です。
  • ノッチがあるため、心線を容易に取り出すことが可能です。
  • 小径曲げタイプ(曲げ半径15mm)にも対応しています。

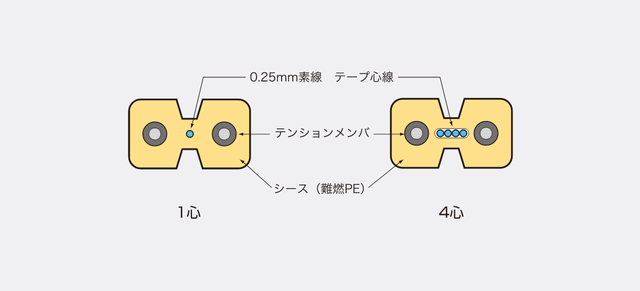

ケーブル断面図

仕様

型名 Tl-1-E-FR Tl-2-E-FR Tl-2T-E-FR Tl-4T-E-FR Tl-8T-E-FR
光ファイバ種別 SM
心数 (心) 1 2 2 4 8
心線外径 (mm) 0.25 0.3×0.6 0.3×1.1
シース外径 (mm) 2.0×3.0 2.0×4.0
質量 (kg/km) 10 15
許容張力 (N以下) 150
許容曲げ半径 (mm以上) 15
難燃特性 JIS C 3005 傾斜 JIS C 3521

品名表示例

TI - 1 - E-FR
  1. ケーブル型名(I→インドア)
  2. 心数
  3. シース(難燃PEシース)
