製品情報

光ケーブル・コード製品

コード型光ファイバケーブル
(1.7mmコードタイプ)

10G カラーシース LSZH NM LAP エコ

アイコンの説明

[用途例]
屋内LAN横系、架間配線(屋外)

特長

  • 9色のシースをメニュー化しました。
    標準色はSM:黄色、GI:青もしくは若草色となります。
    上記以外のコードカラー対応は、各営業担当へお問い合わせください。
  • 光コード径は1.7mmで、コード外被はノンハロゲンタイプが標準です。
  • コード色は光ファイバの種別により色別しています。
  • NTT局内光ケーブル仕様に準拠しています。
  • 2心、4心は平型を標準としていますが、丸型も対応可能です。
  • テンションメンバをFRPとしたノンメタリック仕様も可能です。

テンションメンバでノンメタリックをご希望の場合、許容張力、許容曲げ半径が異なる場合がございます。
ご希望の際はお問い合わせください。

光コード径2.0mmのタイプもございます。

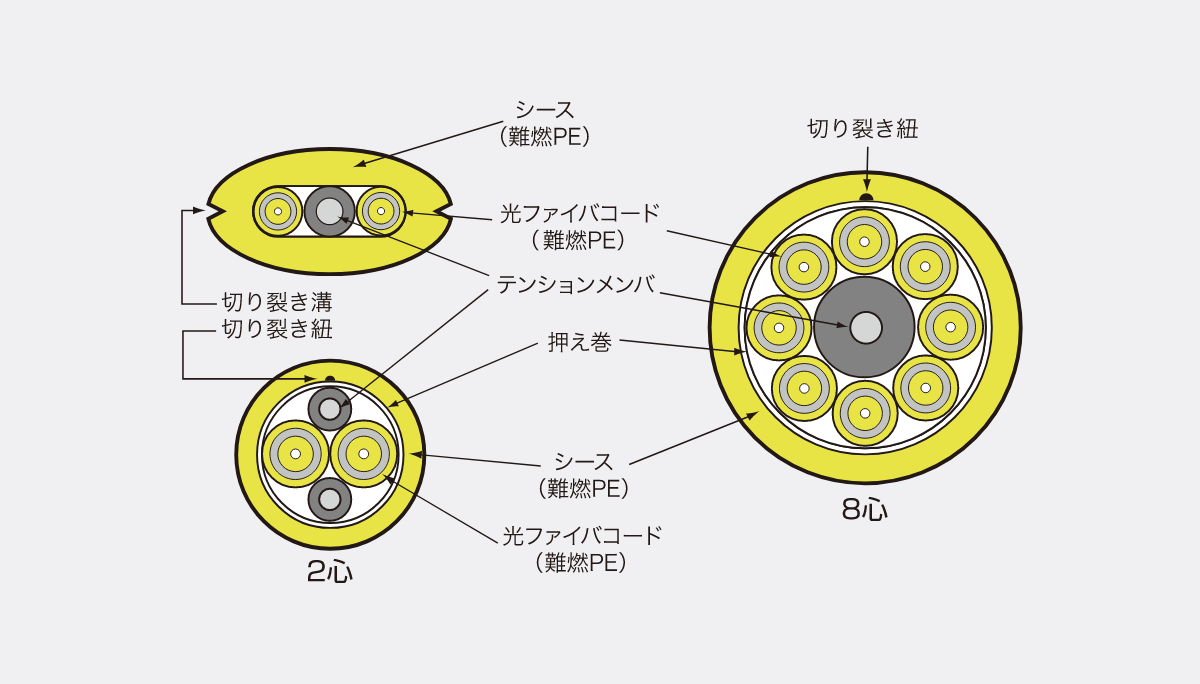

ケーブル断面図

仕様

型名 TC1.7-n-E-FR
光ファイバ種別 SM、GI (50/125)
心数 (心) 2 4 6 8 12 16 24 32 2※ 4※
コード外径 (mm) 1.7
シース外径 (mm) 3.5×6.5 5.1×10.7 7.2 8.3 10.9 12.8 12.5 15.0 6.0 6.5
シース色 標準色はSM:黄色、GI:青もしくは若草
質量 (kg/km) 30 60 50 60 100 140 120 180 40 40
許容張力 (N以下) 240 430 660 480 240
許容曲げ半径 (mm以上) 30 35 45 50 70 80 80 90 40 40
難燃特性 JIS C 3005 傾斜

2心・4心は平型タイプ
