製品情報

コネクタ加工オプション

コード線番の表示(E03)

指定コード:E03+

単心コード線番をコネクタ根元にマークバンドで表示します。

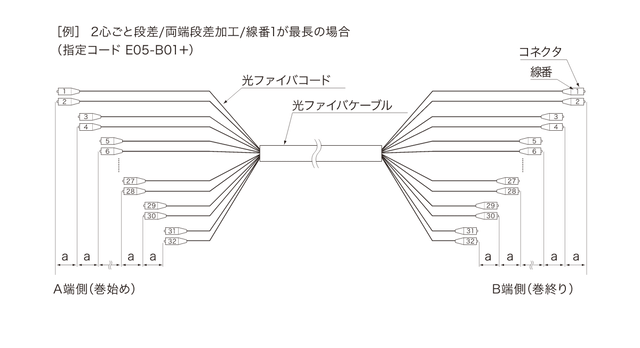

単心コードの段差(E05)

指定コードは下表の通り

ターミネーションケーブル、コード集合型ケーブルの単心コードを加工します。

順序 a寸法 加工単位 段差加工端 指定コード
線番1が最長 50mm 1心ごと 両端 E05-A01+
A端のみ E05-A05+
B端のみ E05-A09+
2心ごと 両端 E05-B01+
A端のみ E05-B05+
B端のみ E05-B09+
100mm 1心ごと 両端 E05-A03+
A端のみ E05-A07+
B端のみ E05-A11+
2心ごと 両端 E05-B03+
A端のみ E05-B07+
B端のみ E05-B11+

単心コードの段差(E05)

指定コードは下表の通り

加工内容 適用端 指定コード
①メガネコードの分割止め コネクタ付き端 E07-H+
②平型、集合型ケーブルの端末キャップ止め 両端 E07-1+
A端のみ E07-2+
B端のみ E07-3+
外被から50mm E14-1+
外被から100mm E14-2+
③テンションメンバ長の変更
 コネクタ取り付け端に適用
外被から150mm E14-8+
外被から500mm E14-3+
コネクタから100mm E14-A+
コネクタから200mm E14-5+
コネクタから500mm E14-6+

2心コネクタの取り付け(E08)

2心(2連型)コネクタを取り付けます。

2心光コネクタの適用端 指定コード
片端のみ2心コネクタ E08-1+
両端とも2心コネクタ(①) E08-2+
両端とも2心コネクタ(②) E08-3+

2心光コネクタを両端に取り付ける場合は、下図に従って結線方向(①/②)を指定してください。

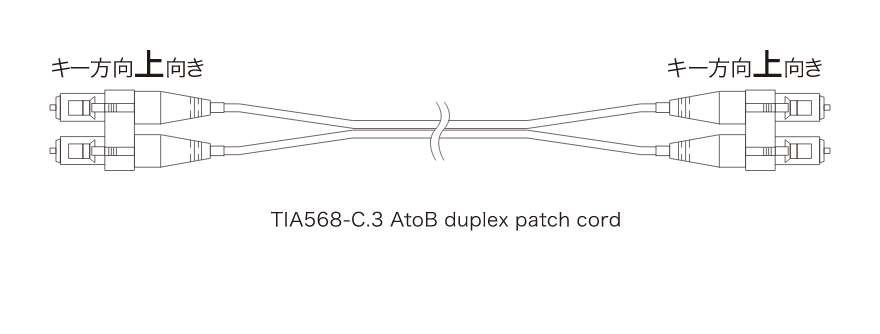

①の場合(例:両端LCFコネクタ)

2心コネクタを両端非対称に取り付けます。
コネクタのキーは同じ側を向きます。

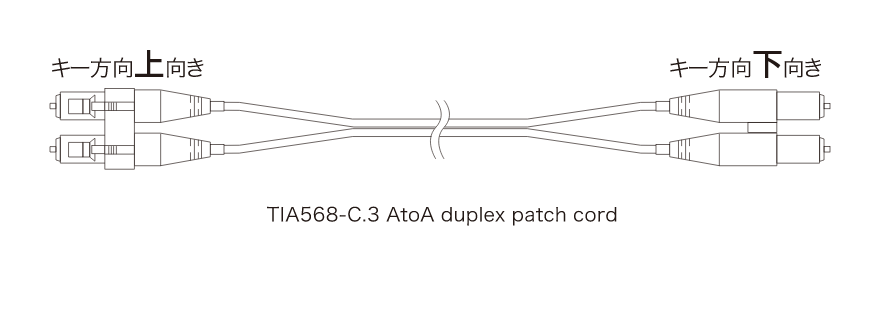

②の場合(例:両端LCFコネクタ)

2心コネクタを両端対称に取り付けます。
コネクタのキーは両端で裏返ります。
