光ケーブル・コード製品

光・メタル複合ケーブル(電力)

色帯シース 10G LAP エコ

アイコンの説明

[用途例]
屋内外機器間配線

特長

  • 機器等への配線に用いる屋内外用光・メタル(給電用電力線)複合ケーブルです。
  • 光とメタル(電力)を1本のケーブルにすることにより、通線作業が容易になります。
  • 光部分は、テープ心線タイプと単心線タイプがあります。
  • 環境を考慮したノンハロゲン仕様です。
  • 電力線は最大8SQまで対応。

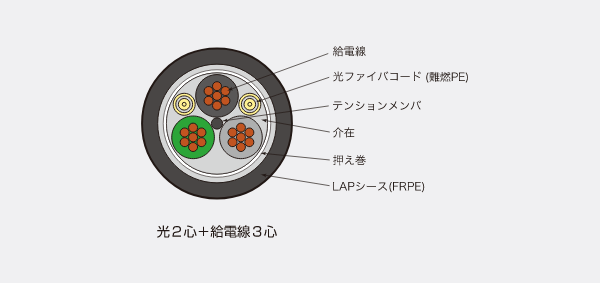

ケーブル断面図

仕様

型名 HYB-TC1.7-n1+導体サイズ×n2 /
HYB-T4TC-n1+導体サイズ×n2
光ファイバ種別 SM、GI (50/125)
導体サイズ (SQ) 2 3.5 5.5
心数 メタル(心) 2 3 2 3 2 3
光(心) 1~4
シース外径 (mm) 14.0 16.0
質量 (kg/km) 180 200 220 250 280 330
許容張力 (N以下) 430
許容曲げ半径 (mm以上) 140 160
難燃特性 JIS C 3521

ご要望に応じて組み合わせに対応いたします。
